RIVER ACOUSTICS ASTRA ONE
ไมค์ลอยคู่ UHF จอแยกแชนแนล พร้อมช่องมอนิเตอร์เสียง

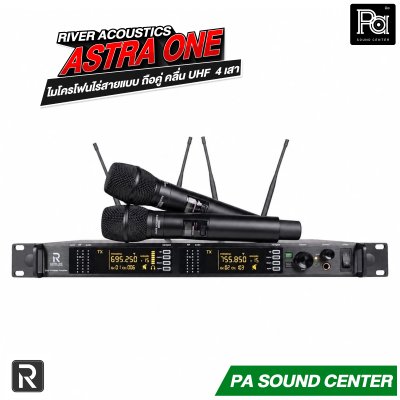

RIVER ACOUSTICS ASTRA ONE ชุดไมค์ลอยมือถือคู่สำหรับงานเวที งานอีเวนต์ ห้องประชุม และร้านคาราโอเกะ ภาครับ 2 แชนแนลทำงานบนคลื่น UHF ความถี่ 694.5-702.7 MHz และ 748.3-757.7 MHz ใช้เสาอากาศ 4 ต้น แชนแนลละ 2 ต้น (A/B) หน้าเครื่องมีจอ LCD แยกแต่ละแชนแนล บอกช่องสัญญาณ ความถี่ และสถานะล็อกได้ในที่เดียว ส่วนระดับแบตเตอรี่ดูได้ที่จอของตัวไมค์ ด้านหลังมีทั้งเอาต์พุต XLR แยกแชนแนลและ Mix Out สำหรับรวมสัญญาณ ตัวเครื่องขนาด 1U หน้าเครื่องอะลูมิเนียม ยึดเข้าตู้แร็คได้ทันที

คุณสมบัติ
ไมโครโฟน
- ไมค์ไร้สายแบบมือถือ 2 ตัว
- หัวไมค์แบบไดนามิก (Dynamic) รูปแบบการรับเสียง Supercardioid
- หัวไมค์ถอดเปลี่ยนได้ ใส่หัวไมค์ Shure ได้ทันทีโดยไม่ต้องซื้ออะแดปเตอร์แปลงหัวเพิ่ม
- ตัวไมค์มีจอแสดงช่องสัญญาณ ความถี่ ระดับแบตเตอรี่ และสถานะล็อก
- กดสวิตช์ไมค์ 1 ครั้งเพื่อปิดเสียง (Mute) และกดค้างเพื่อปิดเครื่อง
- ปุ่มตั้งค่าที่ตัวไมค์ใช้ปรับช่องสัญญาณ ระดับเสียง และเลือกกำลังส่ง RF โหมด Low (20 mW) หรือ High (45 mW)
- กดปุ่มตั้งค่าค้าง 3 วินาทีเพื่อล็อกหรือปลดล็อกปุ่มไมค์
- ช่อง IR ที่ตัวไมค์รับสัญญาณจับคู่ความถี่จากภาครับ
- ตัวไมค์โครงโลหะ
- ใช้ถ่าน AA 1.5V 2 ก้อน ใช้งานได้ 5-8 ชั่วโมง
- ระยะใช้งานสูงสุด 300 เมตร (พื้นที่โล่ง โหมด High 45 mW)

ภาครับสัญญาณ
- ภาครับ 2 แชนแนล คลื่น UHF
- คลื่นความถี่ 694.5-702.7 MHz และ 748.3-757.7 MHz
- เลือกความถี่ใช้งานได้ 106 ช่อง
- สแกนหาความถี่ว่างอัตโนมัติ
- จับคู่ความถี่ไมค์ด้วยอินฟราเรด (IR)
- ล็อกหน้าเครื่องกันปรับค่าโดยไม่ตั้งใจ
- ปรับระดับ SQ (Squelch) ได้จากเมนูหน้าเครื่อง
- วงจร Noise Squelch วิเคราะห์คุณภาพสัญญาณ ลดเสียงรบกวนแทรกฉับพลัน
- ตัวแปลงไฟ DC/DC คุมเสียงและสัญญาณ RF ให้คงที่ แม้แรงดันแบตเตอรี่เปลี่ยน
- เสาอากาศ 4 ต้น (แชนแนลละ 2 ต้น A/B)

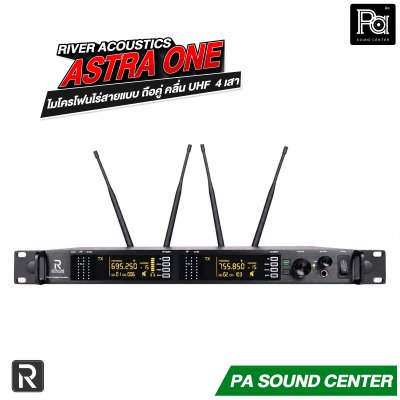

- จอ LCD แยกแชนแนล แสดงช่องสัญญาณ ความถี่ (MHz) และสถานะล็อก/ปลดล็อก
- มิเตอร์ RF คู่ (A/B) บอกความแรงสัญญาณจากเสาแต่ละต้น ช่วยหาจุดอับสัญญาณ
- มิเตอร์ระดับเสียง 8 ขั้น ช่วยตั้งระดับเสียงของไมค์ให้พอดี
- ปรับเสียงแยก CH1 / CH2 ด้วยปุ่ม VOX1 / VOX2 และปุ่มหมุน Volume
- ช่องหูฟังมอนิเตอร์พร้อมปุ่มปรับระดับเสียงหูฟัง
- หน้าเครื่องอะลูมิเนียม

ช่องเชื่อมต่อ
- เอาต์พุต XLR บาลานซ์ CH1 / CH2
- Mix AF Out
- ขั้วต่อเสาอากาศ BNC 4 ช่อง
- ช่องรับไฟ DC Input

สเปคทางเทคนิค

ไมโครโฟน (Astra-HT)
ความถี่ : UHF 694.5-702.7 MHz, 748.3-757.7 MHz
ระบบสร้างความถี่ : PLL
ชนิดหัวไมค์ : ไดนามิก (Dynamic)
รูปแบบการรับเสียง : Supercardioid
หัวไมค์ : ถอดเปลี่ยนได้ รองรับหัวไมค์ Shure โดยไม่ต้องใช้อะแดปเตอร์แปลงหัว
ขนาดหัวไมค์ : เส้นผ่านศูนย์กลาง 30.6 มม. สูง 48.6 มม.
ผลทดสอบการตอบสนองความถี่ของหัวไมค์ : 100Hz-8kHz ±3dB, 50-80Hz และ 8-10kHz ±5dB
ช่วงสวิตช์ความถี่ (Switching Bandwidth) : 61.8 MHz
ระยะห่างช่องความถี่ : 150 kHz
ความกว้างช่องความถี่ : 200 kHz
กำลังส่ง RF : เลือกได้ 2 โหมด Low 20 mW / High 45 mW
จำนวนไมค์ใช้พร้อมกัน : โหมด Low สูงสุด 16 ด้าม (ช่วงคลื่นละ 8 ด้าม) / โหมด High สูงสุด 12 ด้าม (ช่วงคลื่นละ 6 ด้าม)
Deviation (ปกติ/สูงสุด) : 24 kHz / ไม่เกิน 45 kHz
กระแสที่ใช้ : ไม่เกิน 90 mA
ระยะใช้งาน : สูงสุด 300 เมตร (พื้นที่โล่ง โหมด High 45 mW)
แบตเตอรี่ : AA 1.5V x 2 ก้อน ใช้งาน 5-8 ชั่วโมง

ภาครับ (Astra-R)
ความถี่ : UHF 694.5-702.7 MHz, 748.3-757.7 MHz
จำนวนช่องรับ : 2 แชลแนล
ความไวรับสัญญาณ : 2 uV (Signal = 12dB)
ช่วงสวิตช์ความถี่ (Switching Bandwidth) : 7.8 MHz
ระยะห่างช่องรับสัญญาณ : 150 kHz
Spurious / Image Rejection : 80dB ขึ้นไป
S/N : 90dB ขึ้นไป
ไฟเลี้ยง : DC 12V 1000mA
กินไฟ : 12W

ปุ่มและช่องต่อภาครับ

หน้าเครื่อง
- สวิตช์เปิด-ปิดเครื่อง (POWER)
- ช่องหูฟังมอนิเตอร์ และปุ่มปรับระดับเสียงหูฟัง
- ปุ่มหมุน Volume คู่กับปุ่มเลือก VOX1 / VOX2 สำหรับปรับเสียงแต่ละแชนแนล
- ปุ่ม SYNC ส่งสัญญาณอินฟราเรดจับคู่ความถี่กับไมค์
- ไฟแสดงสัญญาณ RF และไฟแสดงสัญญาณเสียง (AF) แยกแชนแนล
- ปุ่ม menu / up / down สำหรับตั้งค่าแต่ละแชนแนล

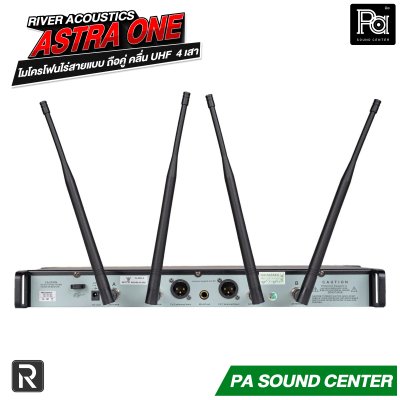

หลังเครื่อง
- ช่องรับไฟ DC 12V
- ขั้วต่อเสาอากาศ A / B ของแต่ละแชนแนล รวม 4 ช่อง
- เอาต์พุต XLR บาลานซ์ CH1 และ CH2
- Mix AF Out รวมเสียงไมค์ทั้ง 2 ตัวออกช่องเดียว

ปุ่มและส่วนประกอบของไมโครโฟน
- ตะแกรงหัวไมค์ (Grille)
- หัวไมค์ไดนามิก ถอดเปลี่ยนได้ ใส่หัวไมค์ Shure ได้ทันทีโดยไม่ต้องซื้ออะแดปเตอร์แปลงหัวเพิ่ม
- จอ LCD แสดงช่องสัญญาณ ความถี่ ระดับแบตเตอรี่ และสถานะล็อก
- ช่อง IR รับสัญญาณจับคู่ความถี่จากภาครับ
- สวิตช์เปิด-ปิด กด 1 ครั้งเพื่อปิดเสียง กดค้างเพื่อปิดเครื่อง
- ปุ่มตั้งค่า ปรับช่องสัญญาณ ระดับเสียง และกำลังส่ง RF กดค้าง 3 วินาทีเพื่อล็อกหรือปลดล็อก
- ช่องใส่ถ่านและฝาปิดถ่าน

วิธีใช้งานเบื้องต้น
- เลือกความถี่เอง กดปุ่ม menu 1 ครั้ง แล้วกด up หรือ down เลือกความถี่ที่ต้องการ
- สแกนหาความถี่อัตโนมัติ กดปุ่ม menu 2 ครั้งติดกัน แล้วกด up หรือ down เครื่องจะสแกนและหยุดที่ความถี่ที่สะอาดที่สุด
- ตั้งค่า SQ กดปุ่ม menu 3 ครั้งติดกัน แล้วกด up หรือ down ปรับความแรงของ SQ
- ล็อกภาครับ กดปุ่ม menu 4 ครั้งติดกัน กด up เพื่อล็อก หรือกด down เพื่อปลดล็อก
- จับคู่ไมค์ด้วย IR กดปุ่ม SYNC ให้จอภาครับขึ้นสัญลักษณ์ IR แล้วหันช่อง IR ของไมค์เข้าหาช่อง IR ของภาครับ เมื่อเลขความถี่บนไมค์กับภาครับตรงกันและตัวเลขเป็นสีขาว แปลว่าจับคู่สำเร็จ
- ปรับระดับเสียง กดเลือก VOX1 สำหรับแชนแนล 1 หรือ VOX2 สำหรับแชนแนล 2 แล้วหมุนปุ่ม Volume
- ล็อกปุ่มไมค์ กดปุ่มตั้งค่าที่ตัวไมค์ค้างไว้เพื่อล็อกหรือปลดล็อก

อุปกรณ์ภายในกล่อง
- ภาครับสัญญาณ 2 แชนแนล (Astra-R) 1 เครื่อง
- ไมโครโฟนไร้สายแบบมือถือ (Astra-HT) 2 ตัว
- เสาอากาศ 4 ต้น

การติดตั้ง
- ภาครับขนาด 1U ยึดเข้าตู้แร็คมาตรฐาน 19 นิ้วได้
- มีหูยึดแร็คพร้อมมือจับด้านหน้า
